Jak dobrać typ cylindra hydraulicznego do skoku, przestrzeni montażowej i obciążenia maszyny

Projektowanie i modernizacja maszyn pracujących pod dużym obciążeniem wymaga precyzyjnego dopasowania układu napędowego do specyfiki zadania. Ta sama ładowarka kołowa lub koparka może potrzebować zupełnie innej konstrukcji elementu wykonawczego, jeśli zmieni się dostępna przestrzeń montażowa, masa ładunku czy docelowy zakres ruchu. Zmiana parametrów roboczych pociąga za sobą konieczność modyfikacji geometrii siłownika, jego wytrzymałości ciśnieniowej oraz rodzaju zastosowanych uszczelnień. Niedopasowanie w tym obszarze prowadzi do szybszego zużycia komponentów, ograniczenia wydajności układu i nieplanowanych awarii podzespołów.

Przeczytaj również: Osprzęt do inteligentnych budynków – co warto wiedzieć przed zakupem?

Różnice konstrukcyjne i zakres ruchu w poszczególnych typach siłowników

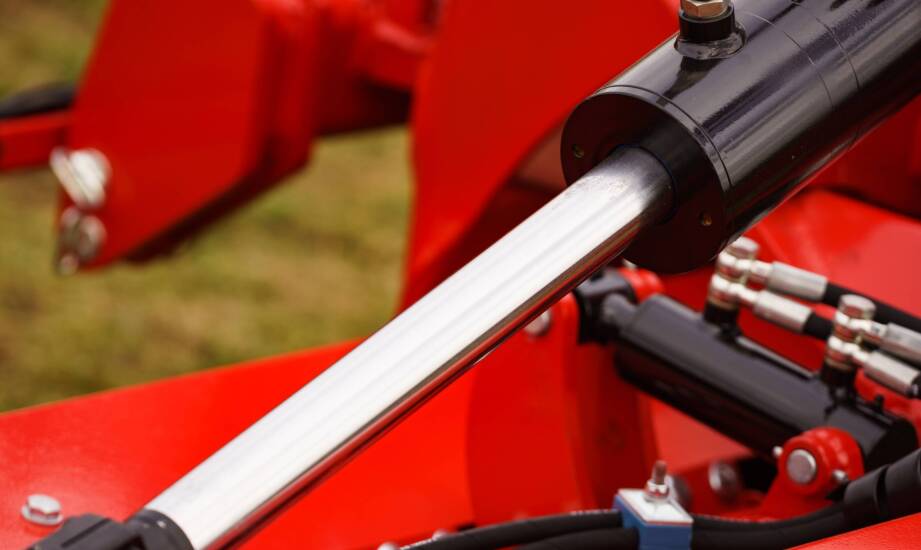

Standardowy wariant tłokowy opiera się na ruchu pojedynczego elementu wewnątrz korpusu. Taka budowa umożliwia płynny ruch posuwisty o długości skoku odpowiadającej długości wysuniętego tłoczyska. Konstrukcje tego typu sprawdzają się w maszynach wymagających precyzyjnego sterowania i przenoszenia siły w obu kierunkach roboczych. Stosuje się je zazwyczaj podczas operowania ramieniem roboczym koparki lub mechanizmem podnoszenia w ładowarce.

Przeczytaj również: Który Zenbook pasuje do biura, studiów i grafiki — jak czytać konfigurację

Ograniczona przestrzeń zabudowy wymaga zastosowania innej architektury układu. Wersja teleskopowa składa się z kilku sekcji rur, które płynnie wsuwają się jedna w drugą. Dzięki temu konstrukcja wielostopniowa pozwala na wysuw kilkukrotnie przekraczający wymiary złożonego elementu, a stosunek skoku do wielkości zabudowy nierzadko przekracza wartość 4:1. To rozwiązanie stosuje się w pojazdach, gdzie miejsce montażu jest małe, a wymagany zasięg bardzo duży. Z tego powodu technologia ta dominuje w wywrotkach samochodowych i naczepach rolniczych.

Zupełnie inną funkcję pełni wariant podporowy, pozbawiony złożonego mechanizmu ruchu zwrotnego. Jest to siłownik jednostronnego działania, którego zadaniem jest stabilizacja ramy pod stałym obciążeniem statycznym w określonej pozycji. Elementy te mocuje się w dolnych partiach podwozia, gdzie bezpiecznie podtrzymują one masę całkowitą pojazdu. Wykorzystuje się je powszechnie jako stabilizatory w mobilnych dźwigach, podnośnikach koszowych oraz lawetach transportowych. Nie wykonują one głównej pracy roboczej, lecz zapobiegają niebezpiecznym przechyłom sprzętu na nierównym podłożu.

Wpływ parametrów technicznych i środowiska na wydajność układu

Siła generowana przez element wykonawczy wynika bezpośrednio z ciśnienia roboczego oraz dostępnej powierzchni czynnej. Zgodnie z prawami hydrauliki siłowej, zwiększenie średnicy tłoka pozwala uzyskać większą siłę docisku przy zachowaniu tego samego ciśnienia w układzie, które wynosi standardowo od 160 do 250 barów. Większa średnica oznacza jednak wyższą masę własną całego podzespołu. W mechanizmach wielostopniowych kolejne sekcje wysuwu dysponują mniejszą średnicą i generują proporcjonalnie mniejszą siłę udźwigu. Pierwszy, najgrubszy stopień zapewnia pełną moc startową, podczas gdy ostatni charakteryzuje się najsłabszym parametrem wypychu.

Trwałość układu zależy od odporności na czynniki zewnętrzne i odpowiedniego zabezpieczenia uszczelnień. W budownictwie pył krzemionkowy i silne wibracje mechaniczne szybko degradują powierzchnie prowadzące. Górnictwo naraża sprzęt na kontakt z wodą kopalnianą i pyłem węglowym, co przyspiesza korozję gładzi roboczych i wymusza stosowanie twardszych powłok chromowych. Rolnictwo oznacza kontakt z gęstym błotem i agresywnymi chemicznie nawozami. W takich środowiskach uszczelnienia przyjmują duże obciążenia boczne i muszą pracować w temperaturach od -20°C do +60°C.

Konieczność dopasowania siły uciągu i odporności sprawia, że standardowe katalogowe części bywają niewystarczające. Zmiana parametrów ułożenia pozwala stworzyć celowy cylinder hydrauliczny o zadanej długości skoku, nietypowym mocowaniu uszowym i specjalistycznym uszczelnieniu poliuretanowym. W oparciu o takie wytyczne firma Hydrobog Anna Bogacka z Kobylanki realizuje jednostkową produkcję siłowników dla sektora ciężkiego. Każdy taki element musi przejść rygorystyczne próby ciśnieniowe osiągające wartość 400 barów. Produkcja pod konkretny wymiar ułatwia przygotowanie zespołu odpornego na zjawisko wyboczenia przy maksymalnym wysuwie.

Rola właściwej specyfikacji w ciągłości pracy maszyn

Dopasowanie budowy siłownika do kinematyki maszyny decyduje o stabilności mechanicznej całego systemu hydraulicznego. Zrozumienie różnicy między długim skokiem mechanizmu wielostopniowego a sztywnością krótkiego tłoczyska zapobiega wyłamywaniu węzłów mocujących. Architektura korpusu musi zawsze odpowiadać wektorom sił działających na ramę nośną pojazdu, szczególnie przy występujących przeciążeniach bocznych.

Uwzględnienie parametrów granicznych, takich jak skrajne ciśnienia czy chemiczne zanieczyszczenia stałe, minimalizuje ryzyko nagłego rozszczelnienia układu pod pełnym obciążeniem roboczym. Świadoma analiza relacji między wymiarem martwym a docelowym punktem podparcia pozwala zoptymalizować masę własną wysięgnika. Poprawna kalkulacja wymiarów oparta na danych inżynieryjnych wydłuża czas pracy maszyny i ogranicza konieczność częstego serwisowania uszczelnień.
